Роботы

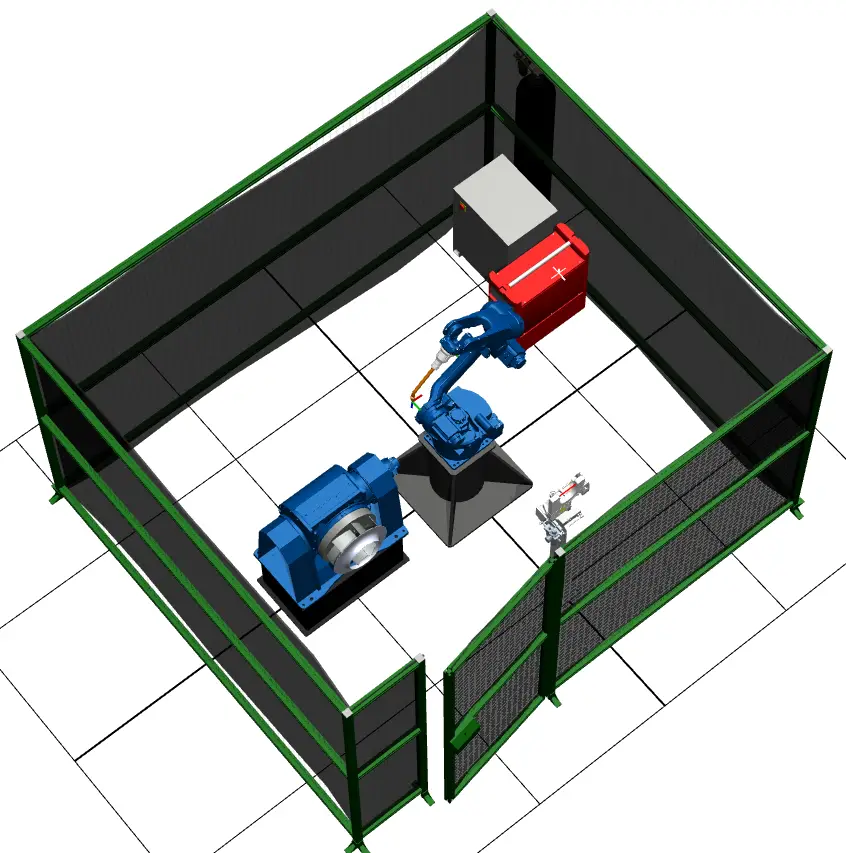

Роботизированный комплекс обслуживания вентиляционных узлов

Комплекс предназначен для автоматизации операций перемещения, установки и съёма деталей при сборке и механообработке вентиляционных компонентов.

Подача заготовок → Захват детали → Перемещение роботом → Установка в рабочую позицию → Возврат готового изделия → Повтор цикла

Промышленный робот-манипулятор

Шестиосевой промышленный робот используется для работы с деталями среднего веса и обеспечивает стабильную траекторию при повторяющихся операциях.

Основные характеристики

• Количество осей: 6
• Полезная нагрузка: до 20–25 кг
• Радиус действия: до 1800 мм
• Повторяемость: до ±0,03 мм
• Степень защиты запястья: IP67
• Температурный диапазон: 0…+45 °C

Робот рассчитан на непрерывную работу в условиях производственного участка.

Контроллер управления

Контроллер выполняет координацию движений робота и периферийного оборудования.

Функциональные возможности

• управление роботизированными циклами
• взаимодействие с внешними устройствами
• логика последовательных операций
• интеграция с системами безопасности
• диагностика и мониторинг

Программирование осуществляется через обучающий пульт с пошаговым заданием траекторий.

Поворотное или позиционирующее устройство

Для удобства загрузки и выгрузки применяется позиционирующее устройство, обеспечивающее разделение зон оператора и робота.

Назначение

• фиксация детали в заданном положении
• ускорение производственного цикла
• повышение безопасности персонала

Поворот осуществляется только при подтверждении безопасного состояния зоны.

Захватное устройство

Захват предназначен для надежного удержания элементов вентиляционных узлов различной формы.

Особенности

• пневматическое исполнение
• сменные кулачки под геометрию изделия
• устойчивость к загрязнениям
• стабильное удержание при перемещении

Конструкция допускает адаптацию под разные типоразмеры деталей.

Накопитель заготовок

Накопитель используется для размещения заготовок и готовых изделий.

Функции

• хранение деталей в определённом порядке
• подача заготовок роботу
• разделение готовых и необработанных изделий

Конфигурация накопителя формируется под технологию производства.

Описание технологического процесса

Оператор размещает заготовки в накопитель и подтверждает готовность запуска.

Далее система работает автоматически:

• робот забирает деталь из накопителя
• устанавливает её в рабочую зону
• после выполнения операции извлекает изделие
• перемещает готовую деталь в зону выгрузки
• приступает к следующему циклу

Рабочие зоны оператора и робота полностью разделены.

Комплектация

• промышленный робот-манипулятор
• контроллер управления и пульт оператора
• позиционирующее устройство
• пневматический захват
• накопитель заготовок
• система безопасности
• защитные ограждения
• шкафы управления
• интеграция оборудования в единый комплекс
  • пусконаладочные работы
  • обучение персонала
