СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ ОБРАБОТКЕ ЛИТЫХ ИЗДЕЛИЙ

Промышленный робот манипулятор CRP-RH20-06

Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества:

Досягаемость манипулятора составляет 2012 мм, а максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров.

Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли.

Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка.

Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора.

Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики:

Форма руки

Вертикальный узловой шарнир

Степень подвижности

6 осей

Максимальная нагрузка

6 кг

Диапазон движения по осям:

Ось 1
Крепление к полу/потолку-165°~165°
Настенное крепление-30°~30°

Ось 2
0°~175°

Ось 3
-80°~150°

Ось 4
-190°~190°

Описание технологического процесса

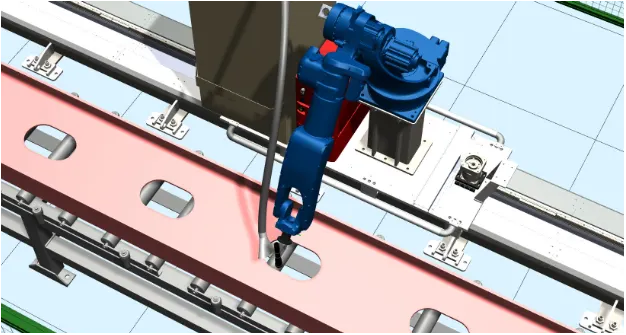

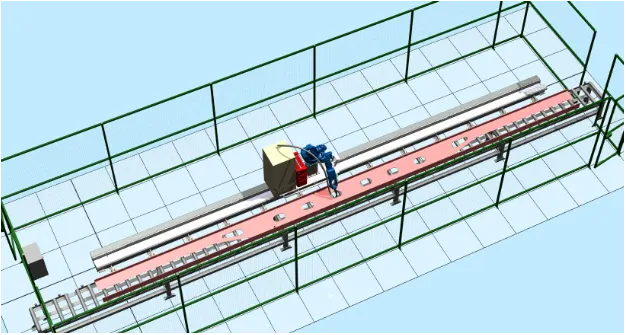

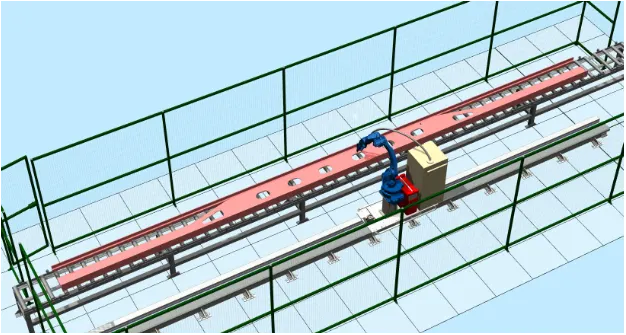

Робот вместе с ФВУ и источником плазменной резки установлены на каретку линейной направляющей вдоль рольганга. После того, как изделие поступает на рольганг, оно базируется и фиксируется при помощи автоматизированной оснастки. Робот получает сигнал о готовности и начинает выполнять резку по заранее написанной программе. По окончании робот возвращается в домашнее положение, оснастка разжимается, а готовое изделие перемещается дальше по рольгангу.

Комплектация

1 Промышленный робот CRP-RH20-06
Шкаф управления роботом и пульт

2 Трек CRP WD-1000, длина 14000 мм

3 Источник плазменной резки Hypertherm MAXPRO 200

4 ФВУ Совплим ПМСФ-7

5 Автоматическая оснастка для фиксации изделий

6 Защитные ограждения

7 Интеграция оборудования в единый комплекс, пусконаладочные работы, инструктаж

Общая стоимость комплекса: 237 864 руб. (включая НДС 22%)
