СОСТАВ РОБОТИЗИРОВАННОГО КОМПЛЕКСА ДЛЯ СВАРКИ

Промышленный робот манипулятор CRP RH20-06 Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе. Преимущества: Досягаемость манипулятора составляет 2012 мм, а максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики CRP RH20-06 приведены далее. Технические характеристики: Форма руки: Вертикальный узловой шарнир Степень подвижности: 6 осей Максимальная нагрузка: 6 кг Диапазон движения по осям: Ось 1 Крепление к полу/потолку-165°~165° Настенное крепление-30°~30° Ось 2: 0°~175° Ось 3: -80°~150° Ось 4: -190°~190° Ось 5: -90°~120° Ось 6: -210°~210° Максимальная скорость движения по осям: Ось 1: 160°/секунду Ось 2: 160°/секунду Ось 3: 169°/секунду Ось 4: 301°/секунду Ось 5: 338°/секунду Ось 6: 535°/секунду Допустимый крутящий момент: Ось 4: 16 Н·м Ось 5: 16 Н·м Ось 6: 13 Н·м Допустимый инерционный момент: Ось 4: 0.55 кг/м² Ось 5: 0.55 кг/м² Ось 6: 0.2 кг/м² Точность повторного позиционирования: ±0.08 мм Максимальный охват: 2012 мм Вес робота: 291 кг

Описание технологического процесса

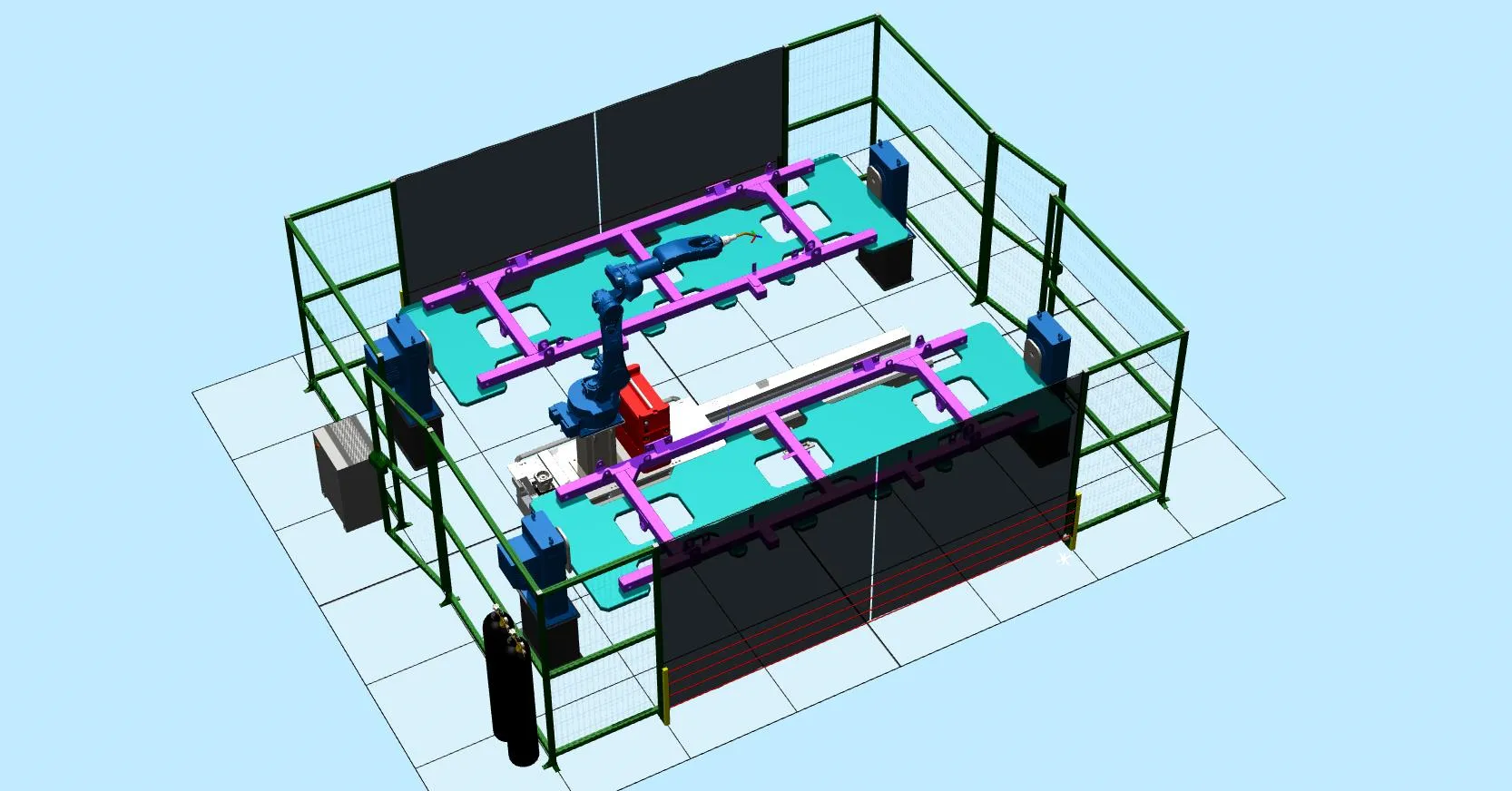

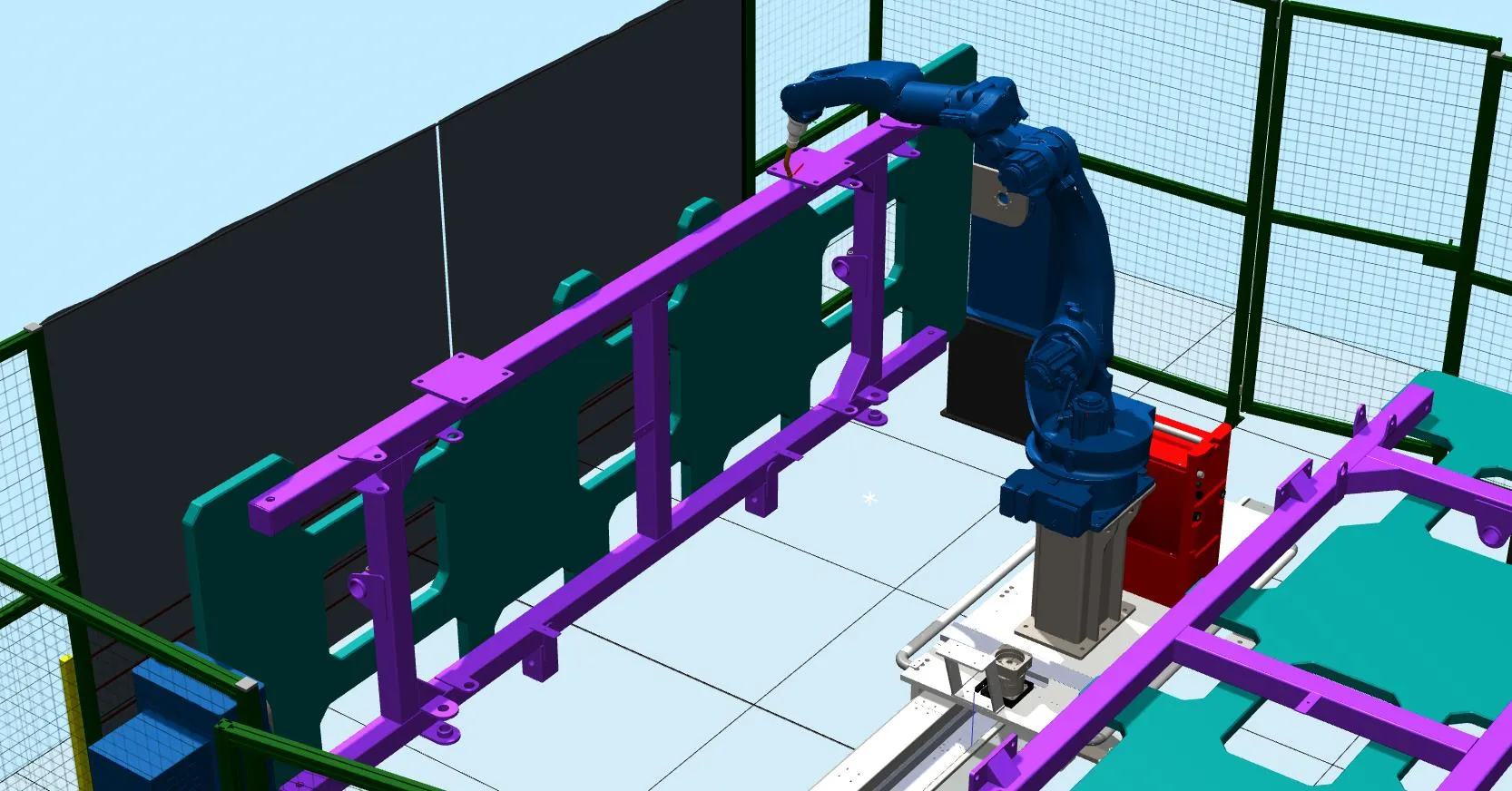

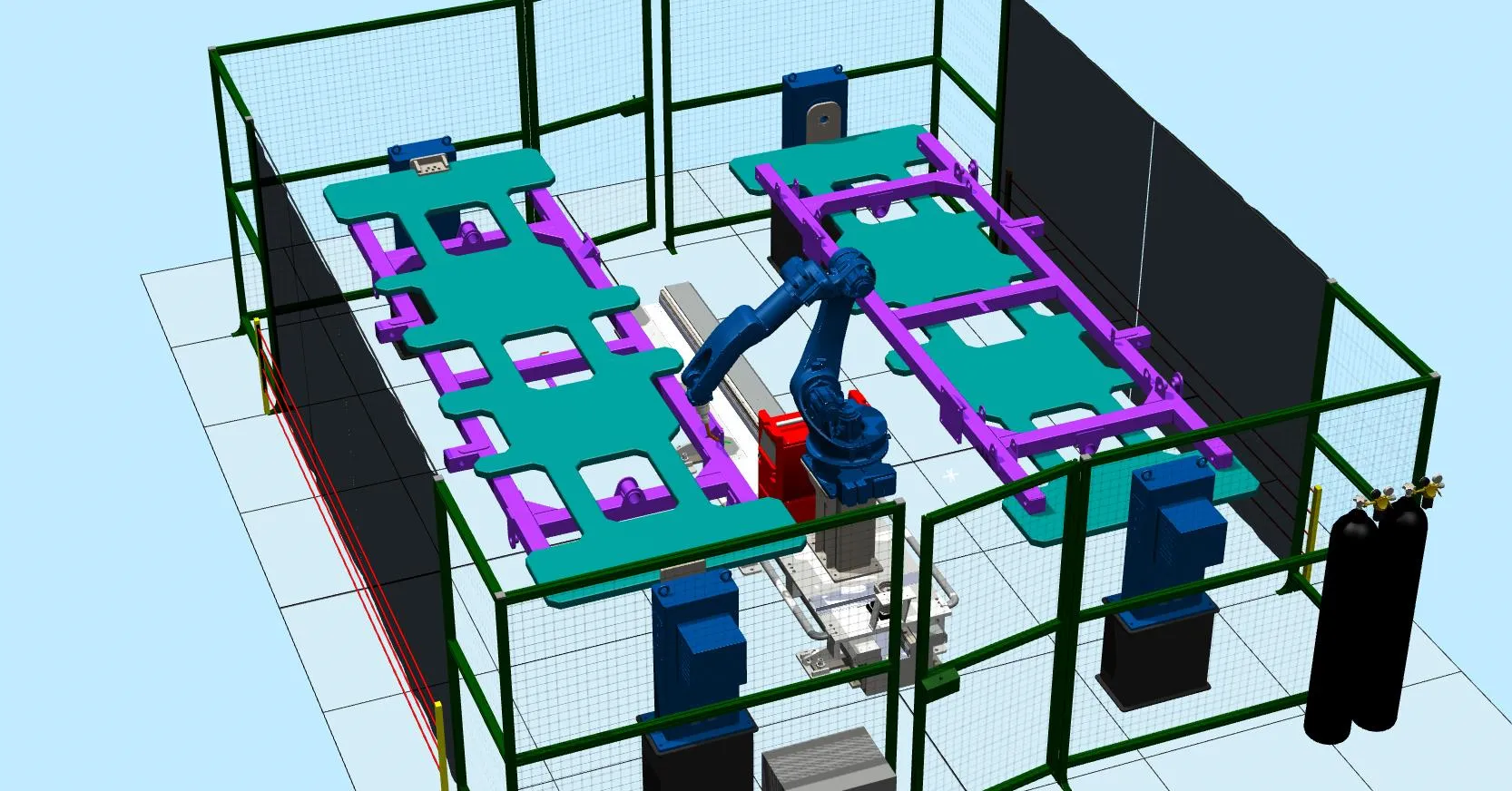

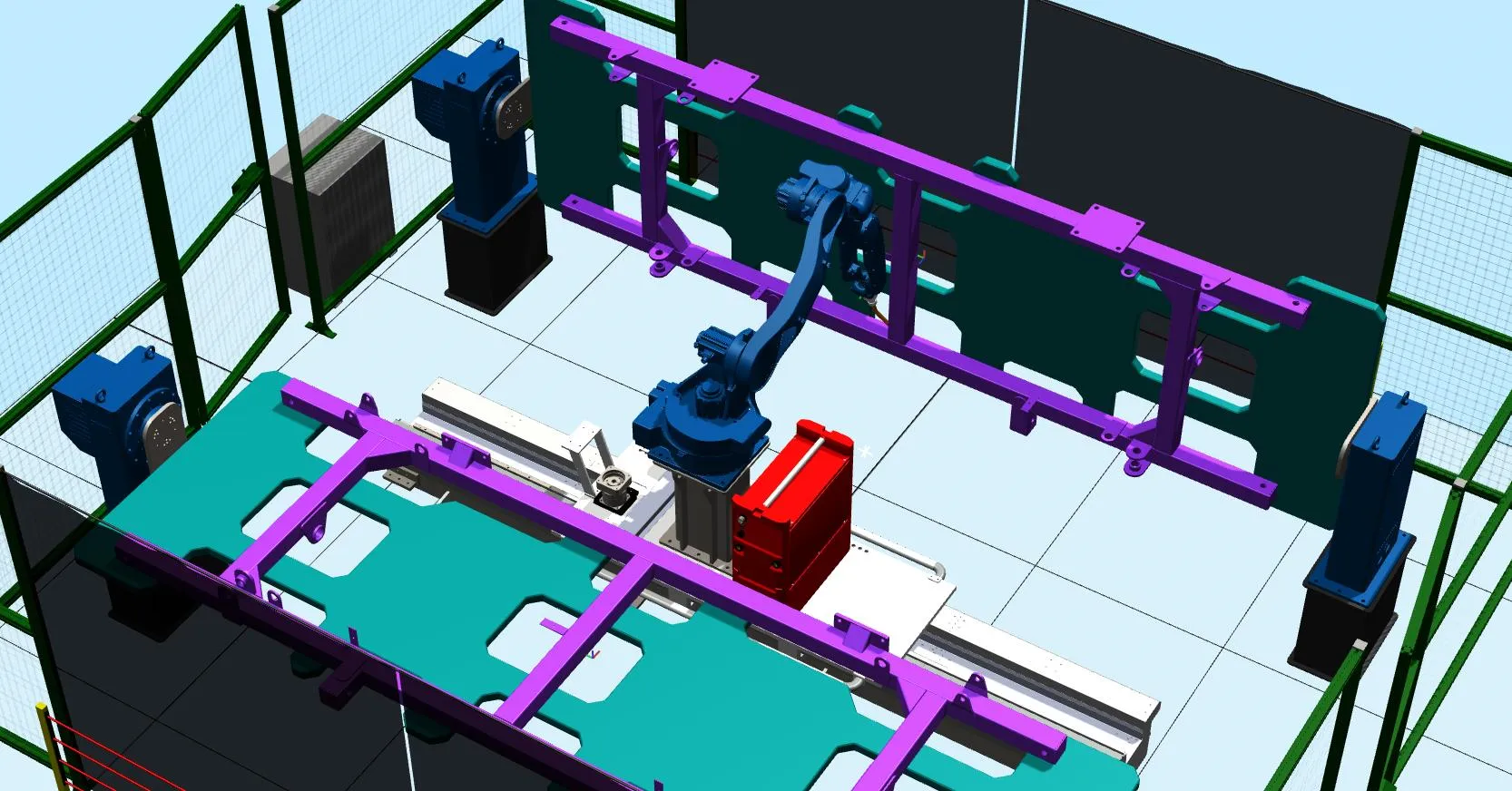

Робот устанавливается на линейную ось между двумя позиционерами. Оператор загружает заготовки в оснастку, установленную на позиционер, и вызывает необходимую ему программу. В это время оператор может подготовить оснастку на втором позиционере, либо забрать с него готовые изделия. По окончании сварки на первом позиционере, робот переходит ко второму, заходя на станцию обслуживания горелки (цикличность и частота обслуживания горелки настраиваются оператором по необходимости).

Цены и комплектация

1.Промышленный робот CRP RH20-06 2.Сварочный источник MEGMEET Artsen PM500NR
3.Одноосевой позиционер CRP WB1K-2000 4.Трек CRP-WD-500-4000
5.Станция обслуживания горелки CRP SC220ASE
6.Защитные ограждения и шторы
7.Два комплекта защитных барьеров
8.Интеграция вышеперечисленного оборудования в единый комплекс.

Общая стоимость комплекса: 11 149 160 руб. (включая НДС 22%)
