Роботизированная ячейка механообработки

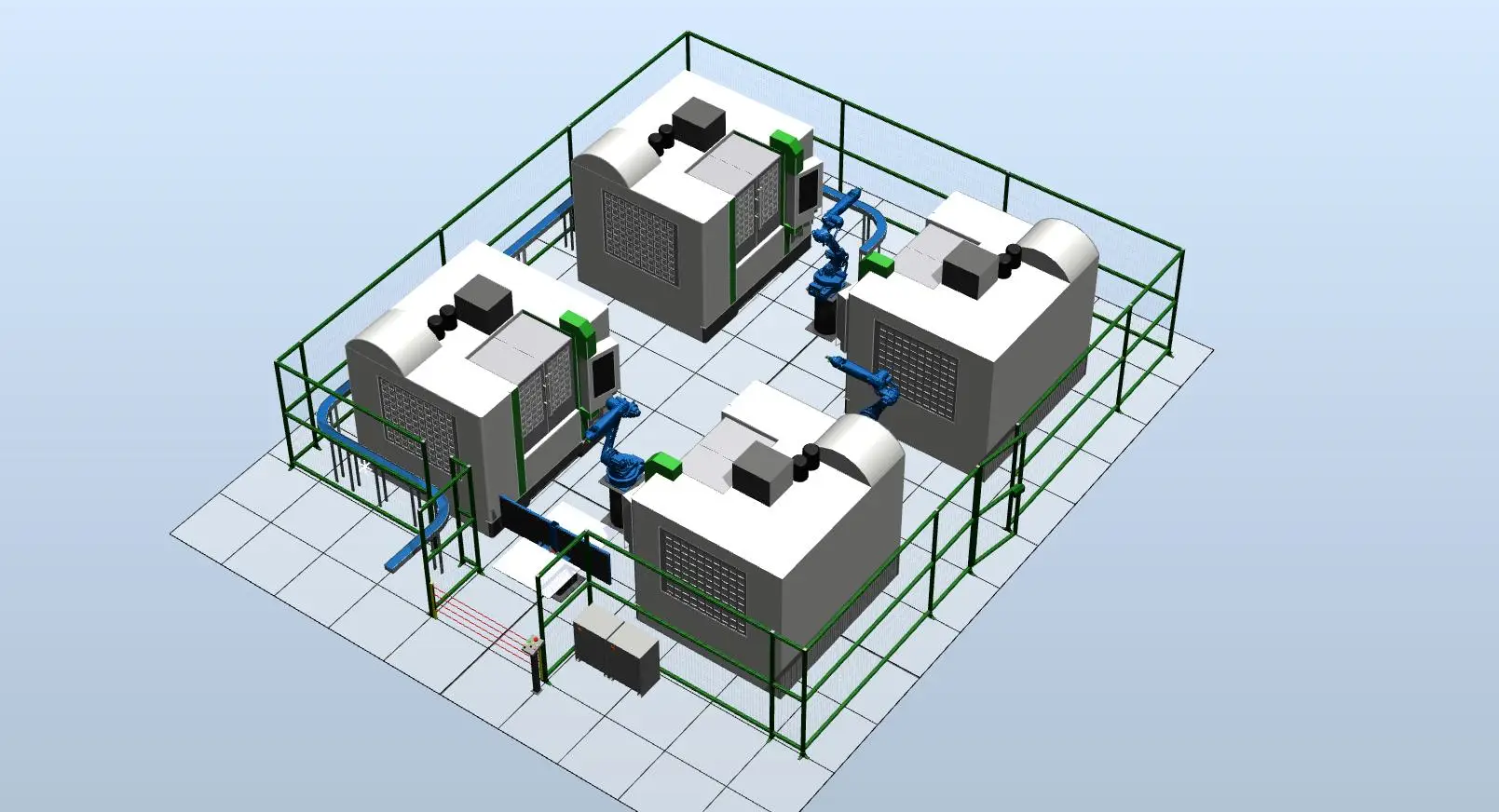

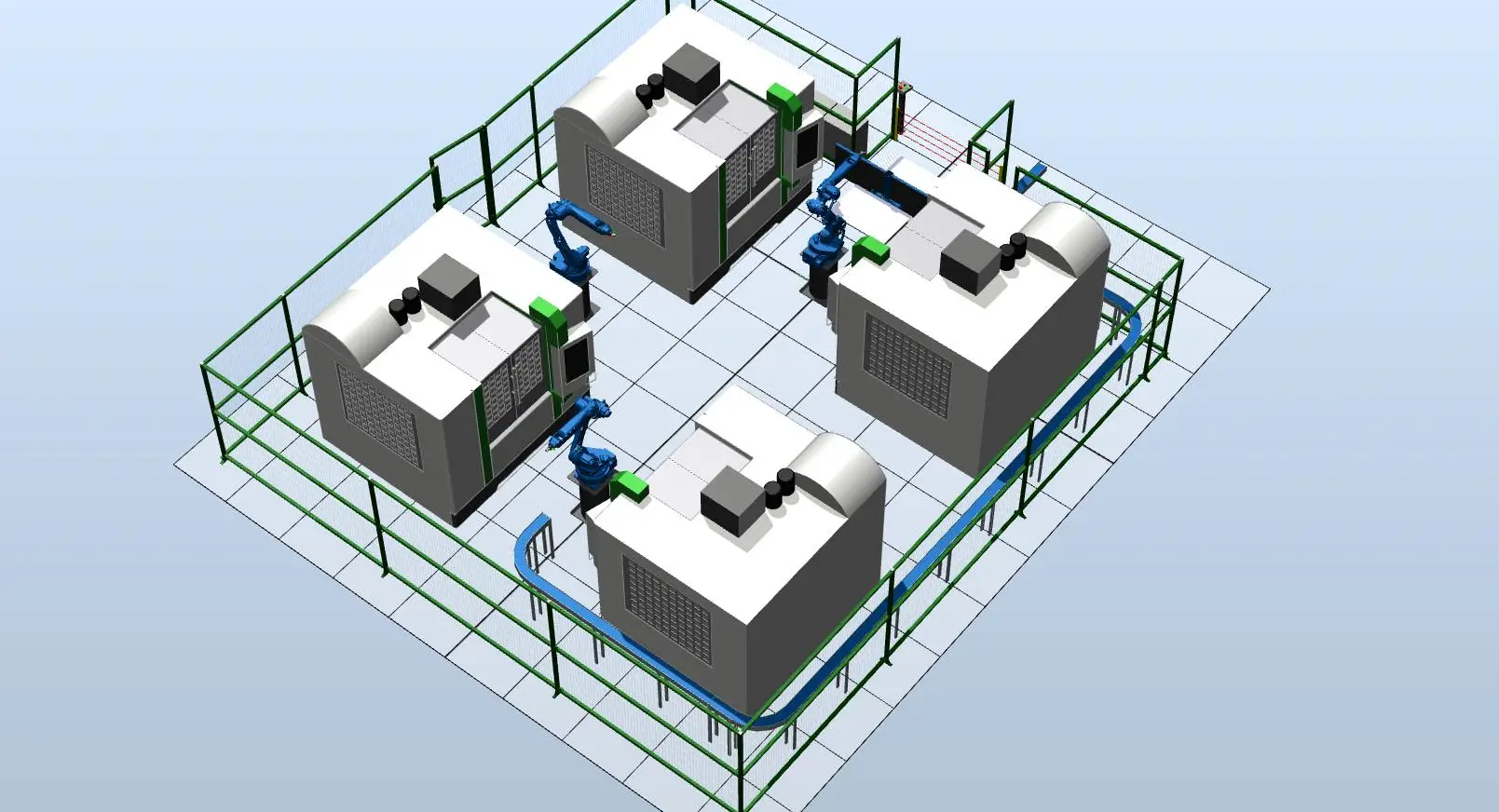

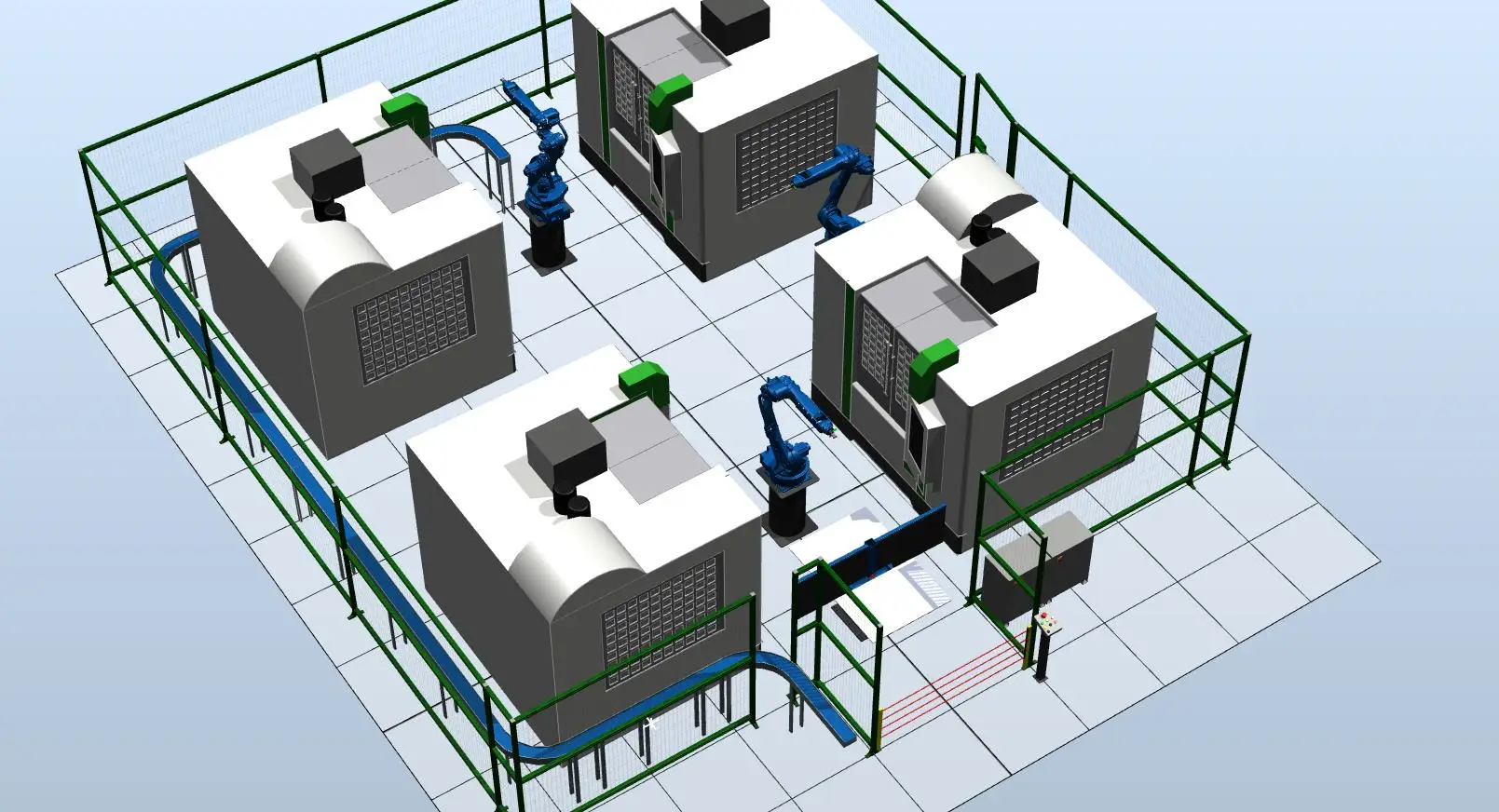

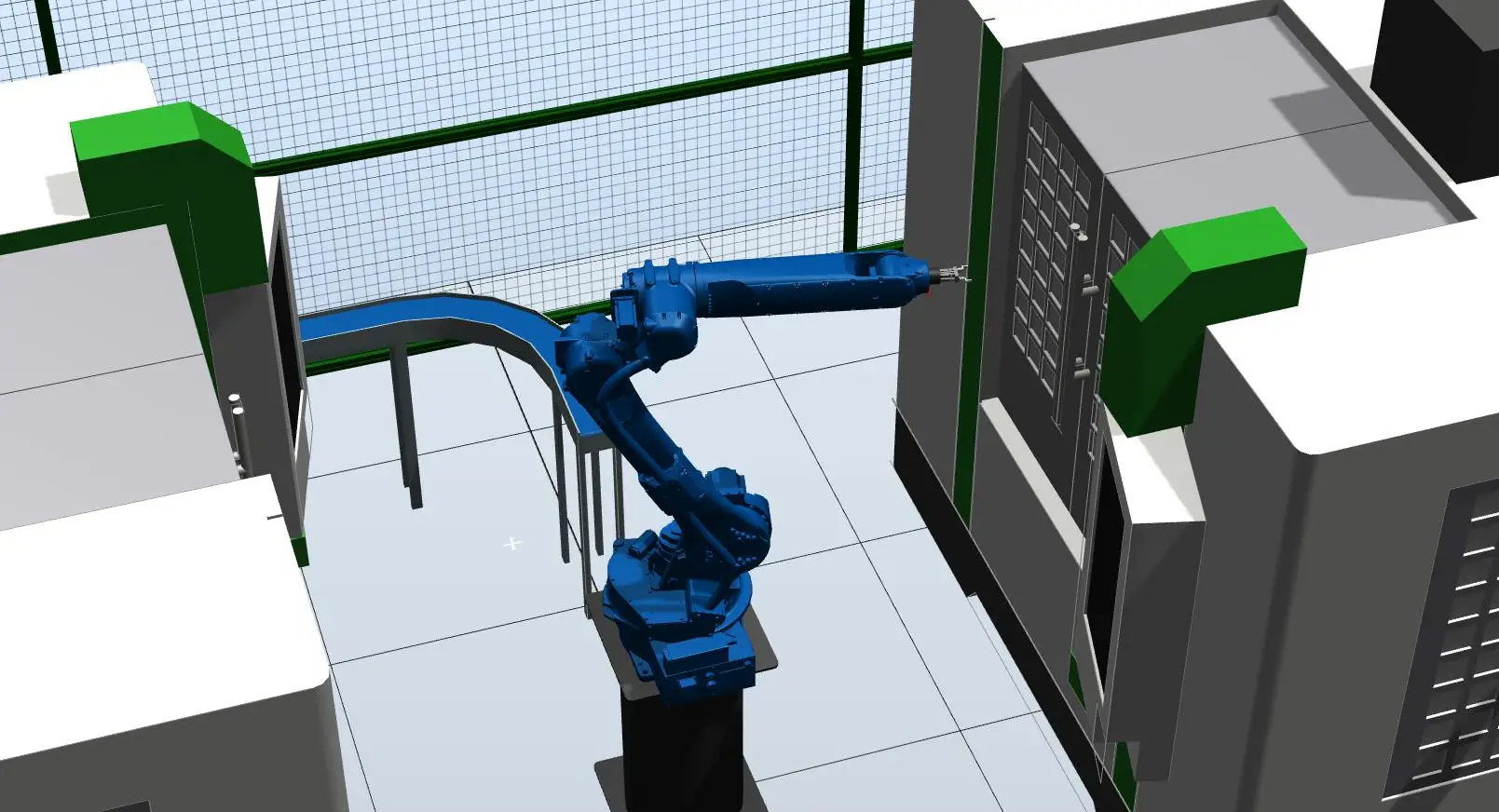

Ячейка для механообработки деталей на 4 вертикальных обрабатывающих центрах с автоматической загрузкой/перекладкой роботами и возвратом изделий на операторскую позицию по конвейеру. Для требуемой производительности не менее 7000 деталей за две смены предусмотрено применение двух роботизированных ячеек.

Накопитель на поворотном столе → загрузка в станок №1 → перегруз в №2 → перегруз в №3 → перегруз в №4 → вынос на конвейер → зона оператора

Состав ячейки

• 3 робота GP20
• одноосевой поворотный стол VMI-400
• 4 вертикальных обрабатывающих центра VMC855
• 3 пневмозахвата
• ленточный конвейер возврата изделий с оснасткой
• конвейеры удаления стружки (4 шт.)
• подача СОЖ высокого давления через шпиндель (4 шт.)
• система измерения/контроля инструмента (4 шт.)
• ПЛК управления линией, шкаф пневматики
• система безопасности, ограждения
• оснастка (на поворотный стол и для установки магазинов в станки)
• интеграция, ПНР, обучение

Верт. обрабатывающий центр VMC855

Ключевые конструктивные особенности: литые силовые элементы, шариковые линейные направляющие с автоматической смазкой, передача с двойным шариковым винтом, высокоскоростная фрезерная головка.

• Скорость шпинделя: 8000 об/мин
• Общая мощность: 25 кВт
• Масса станка: 5200 кг
• Точность позиционирования: ±0,008/300 мм
• Точность повторного позиционирования: ±0,005 мм
• Габариты станка: 2800×2360×2450 мм

Технологический процесс

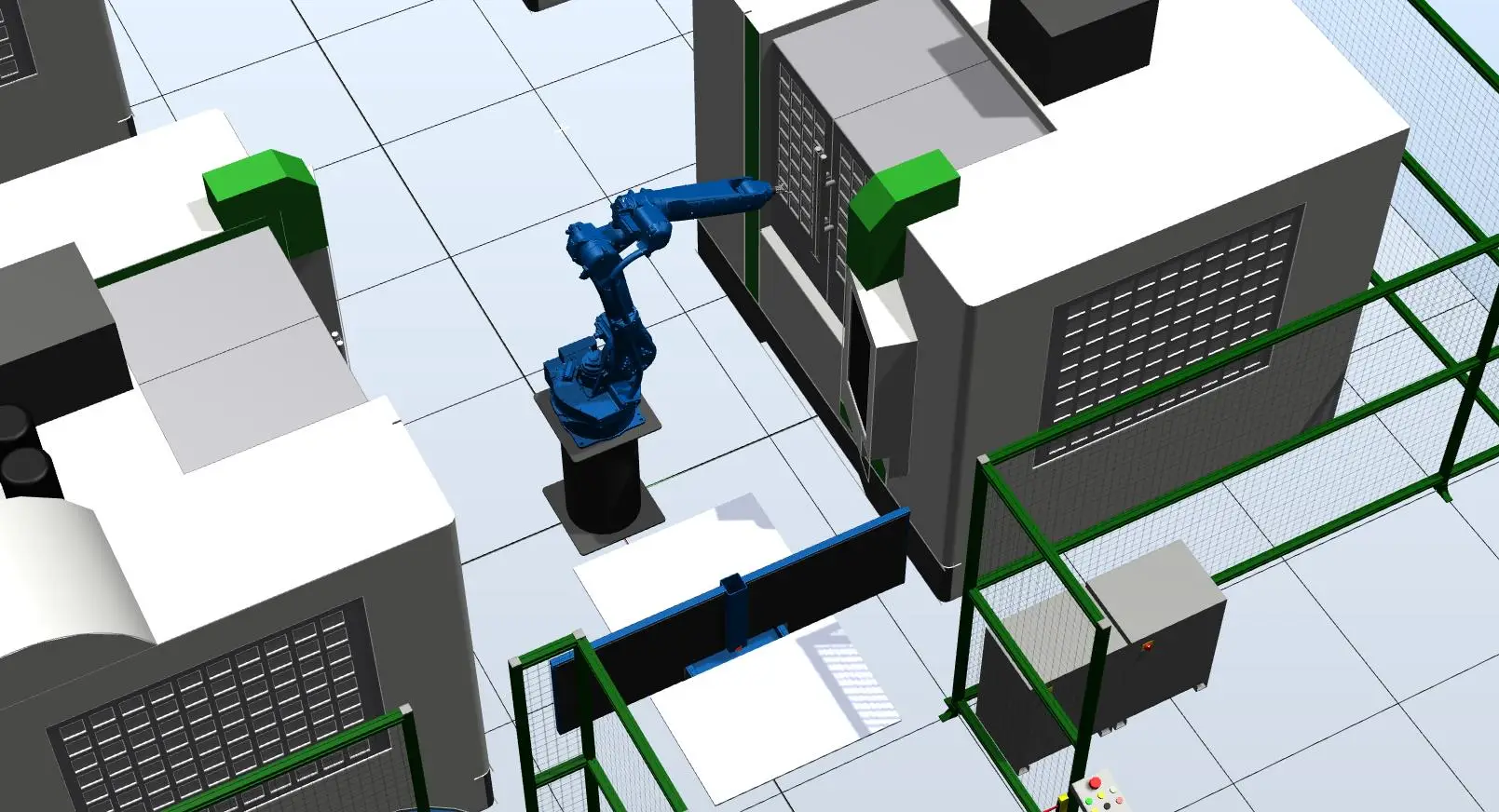

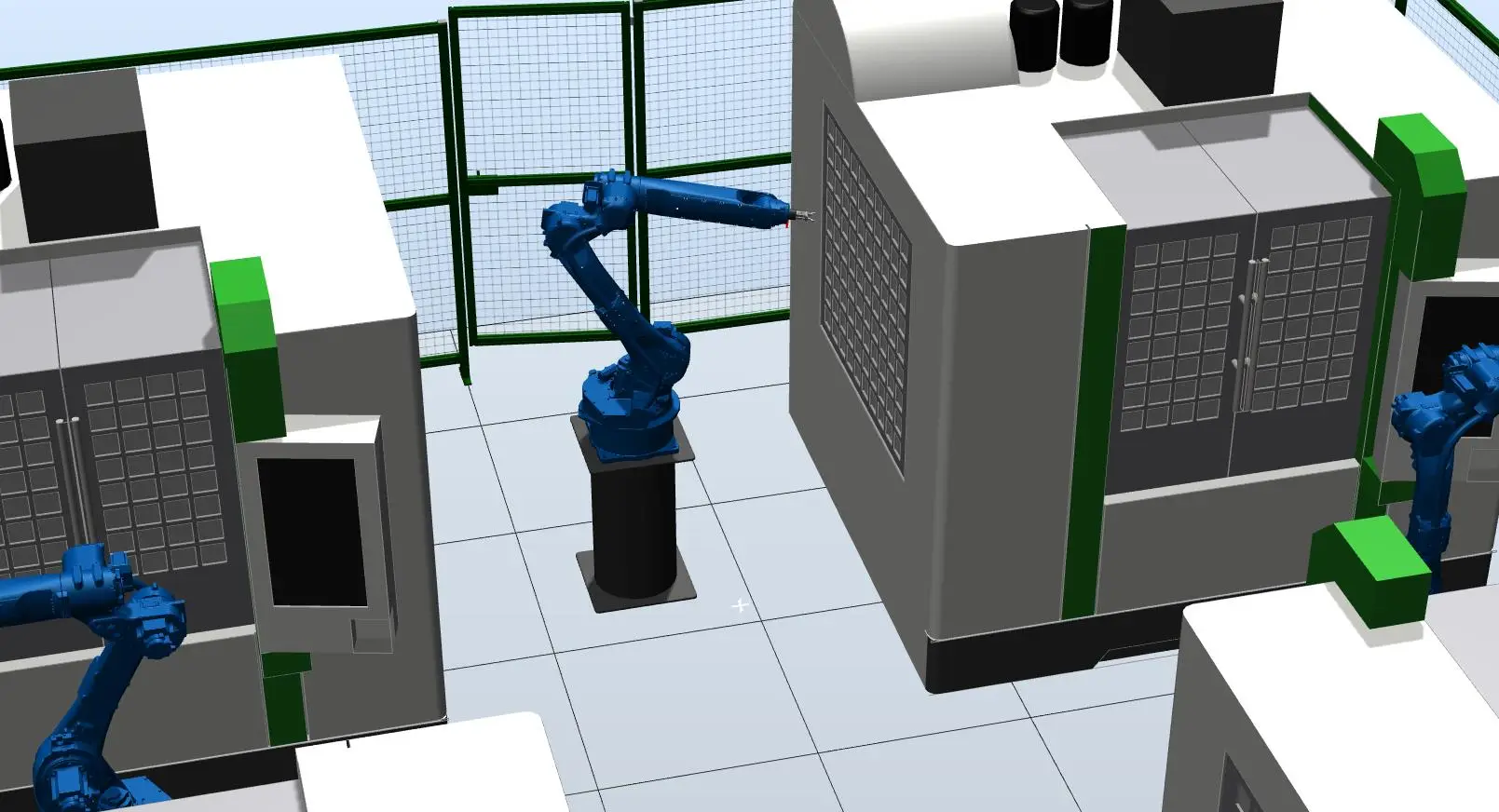

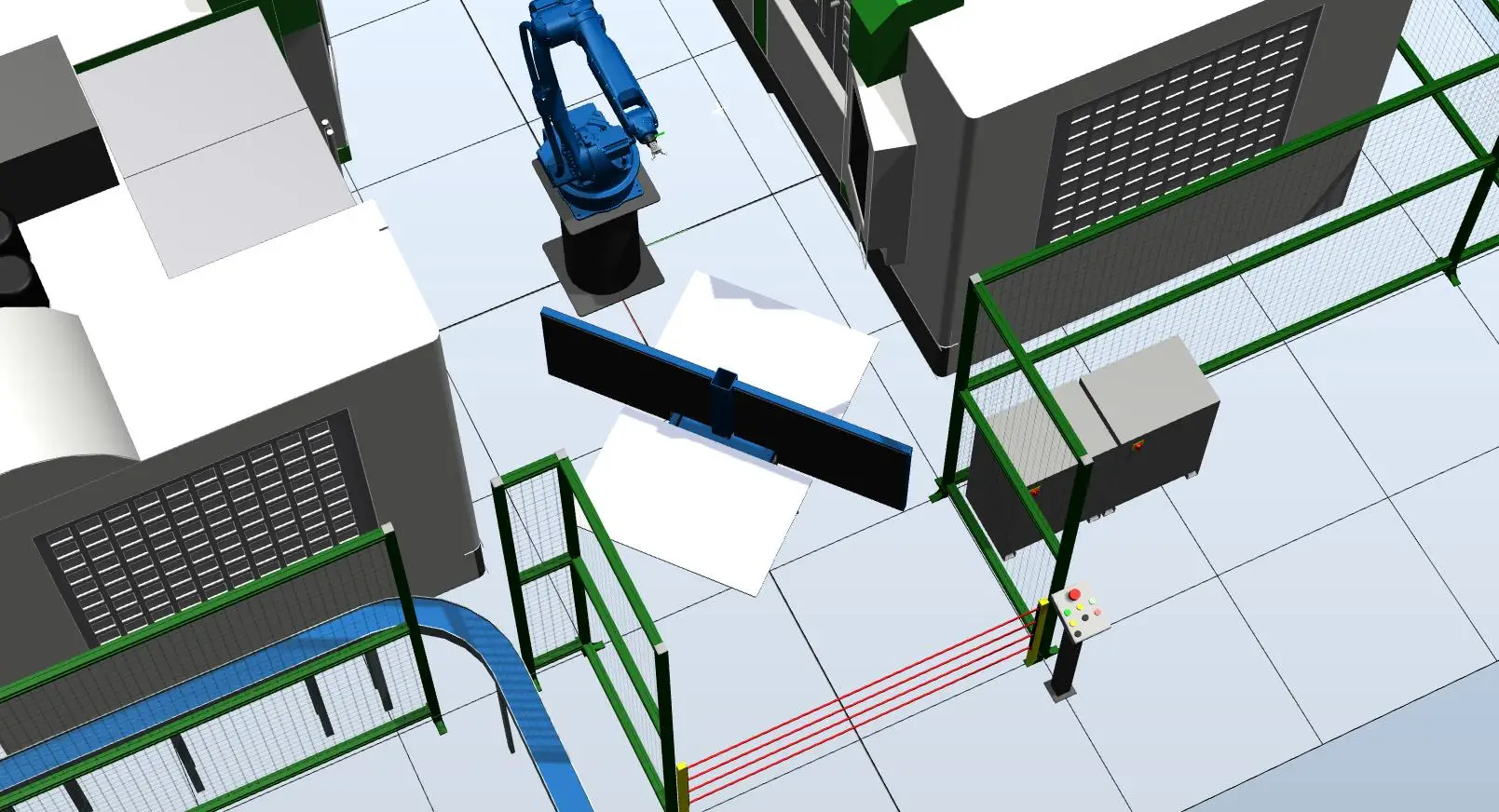

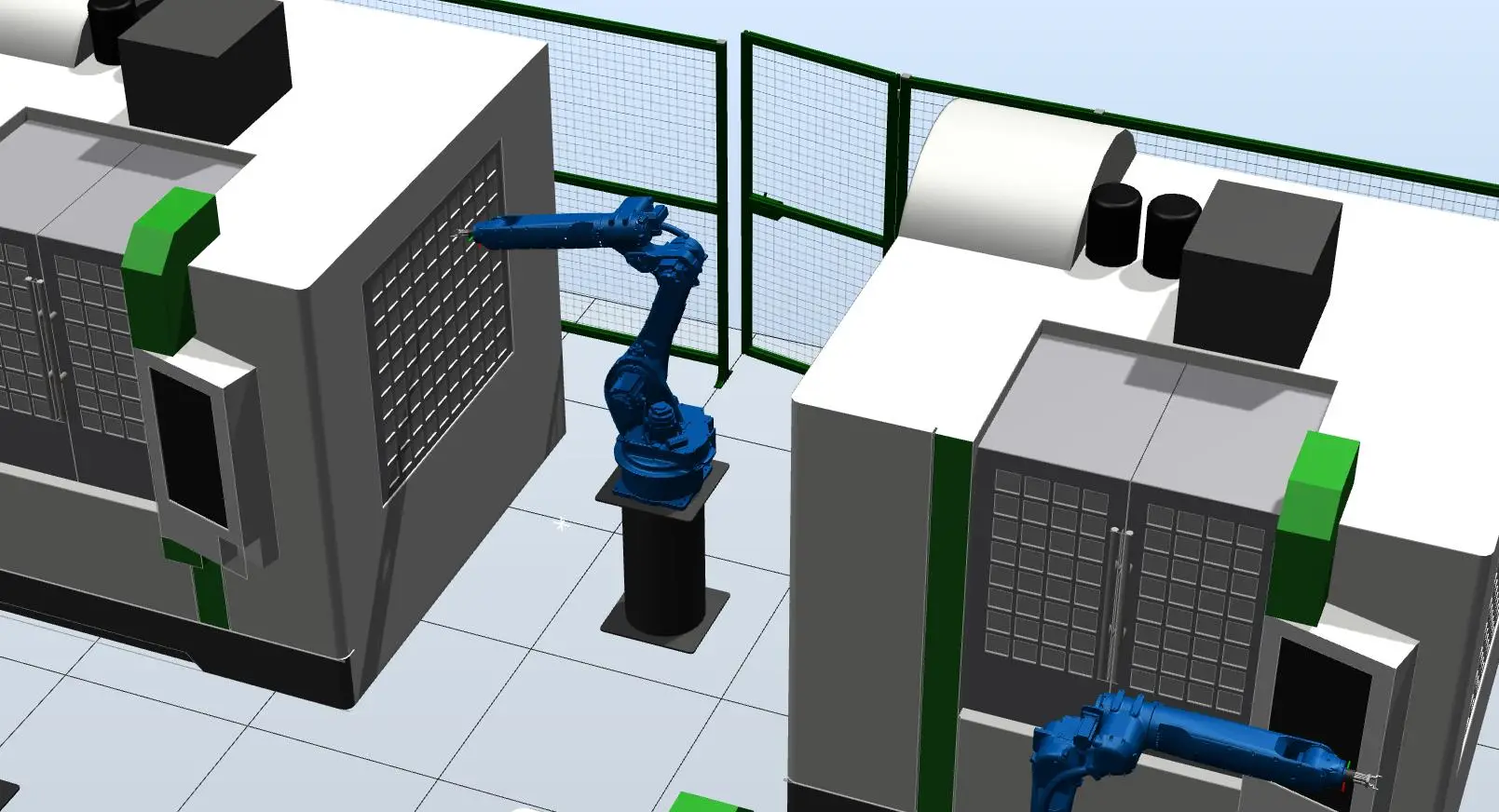

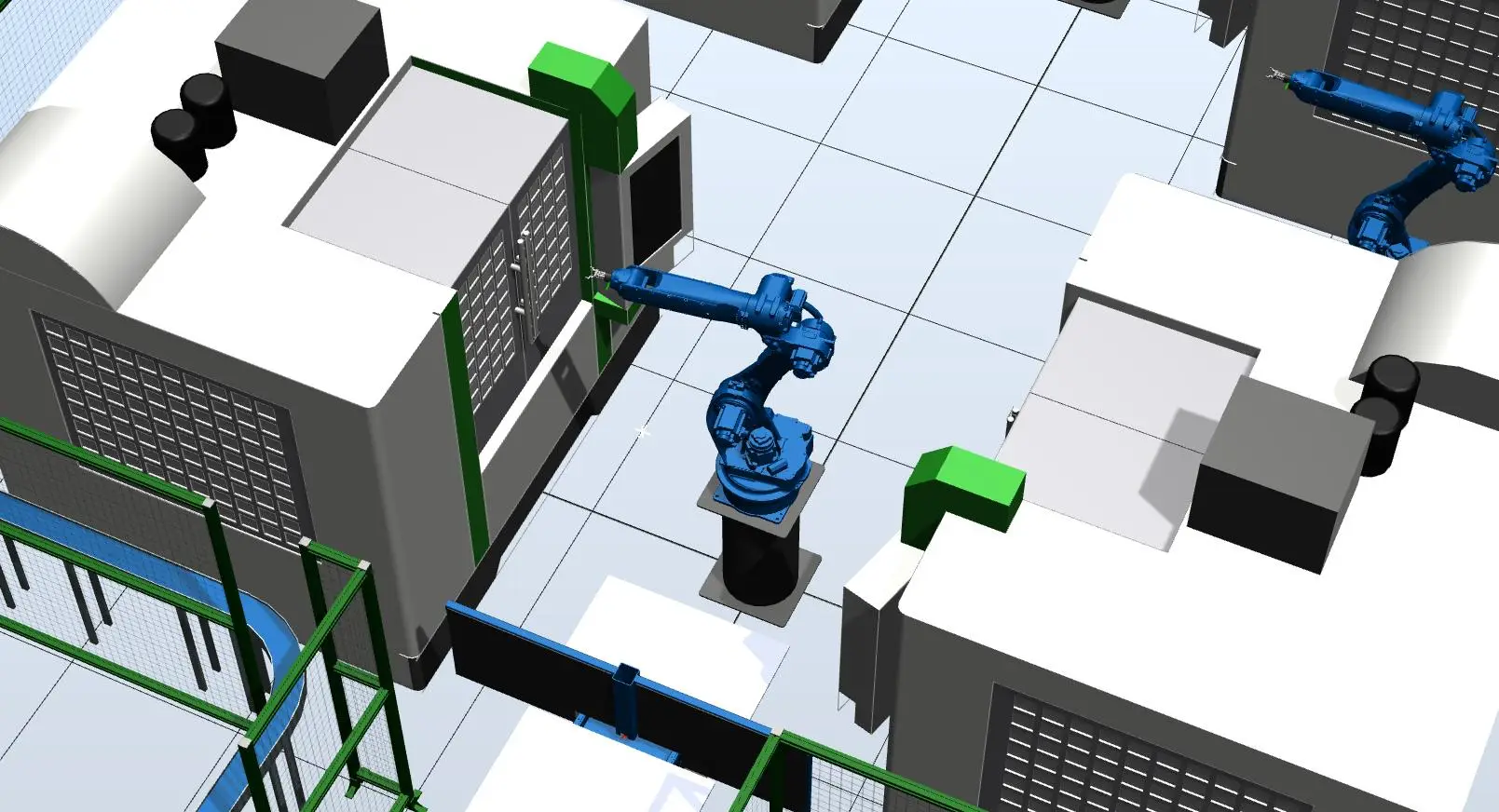

Оператор устанавливает заготовки в оснастку и размещает её в накопителе на поворотном столе. После подтверждения загрузки стол поворачивается на 180° и подаёт накопитель в зону обработки. Далее роботы выполняют последовательную загрузку/выгрузку деталей между станками №1–№4. По завершении обработки на станке №4 деталь с оснасткой выносится роботом на транспортер, который перемещает её в зону оператора.

Цены и комплектация

1. Роботизированная ячейка механообработки (GP20×3, VMI400, VMC855×4, конвейеры, захваты, оснастка, безопасность, интеграция) — 12 922 184 руб. (включая НДС 22%)
2. Роботы GP20, контроллеры, пульты — 3 компл.
3. Одноосевой поворотный стол VMI-400 — 1 шт.
4. Пневмомеханические захваты — 3 шт.
5. VMC855, 3-осевой обрабатывающий центр с ЧПУ — 4 шт.
6. Система измерения и контроля инструмента — 4 шт.
7. Шкаф управления пневматикой — 1 шт.
8. ПЛК управления линией — 1 шт.
9. Оснастка на поворотный стол — 1 компл.
10. Оснастка для установки магазинов в станки — 1 компл.
11. Ленточный конвейер возврата изделий с оснасткой — 1 шт.
12. Тумбы для роботов — 3 шт.
13. Конвейер удаления стружки (ленточный) — 4 шт.
14. Подача СОЖ высокого давления через шпиндель — 4 шт.
15. Комплект режущего инструмента — 4 шт.
16. Комплект оснастки для режущего инструмента — 4 шт.
17. Система безопасности — 1 компл.
18. Защитные ограждения — 1 компл.
19. Интеграция, ПНР на территории заказчика, обучение персонала — 1 компл.

Общая стоимость комплекса:12 922 184 руб. (включая НДС 22%)
